6、实验结果
根据试验配比制备的腻子性能：
1.施工性能：刮涂无障碍，无打卷现象，涂层面细腻平整。
2.抗裂性能：施工直径100mm无裂缝（绕管法）。
3.添加灰钙的配比，干表观硬度高于不加灰钙的配比；10＃配比的硬度与3＃配比相近。10＃配比的硬度在添加灰钙的配比组里硬度最低。
4.耐碱性：碱水浸泡48h，各配比测试样无异常变化。
7、实验分析

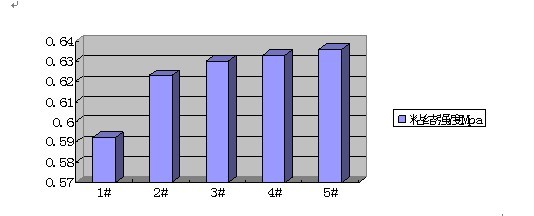

由图表1的拉拔强度变化分析，添加腻子专用胶粉可以改善腻子的粘结强度。腻子的粘结强度在3＃配比为拐点，3＃之后改善效果趋于缓和。考虑质量与成本因素，实际生产选择3＃的配比为宜。

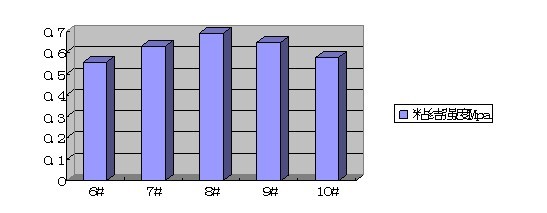

由图表2数据分析，腻子的粘结强度在8＃达到顶点，8＃之前粘结强度迅速增加，在8＃之后缓慢降低。分析选择8＃配比为宜。
综合图1和图2的变化状况，参考标准JG/T157《建筑外墙用腻子》。使用KC-509专用腻子胶粉可以提高腻子的粘结强度，按照8＃配比生产可以保证质量，为最佳性价配比。
8、结语
(1) 使用KC-509专用腻子胶粉可以明显提高腻子的粘结强度及耐碱性能，其添量在1%时，即能保证腻子具有良好的粘结及耐碱性能。
（2）灰钙可以改变腻子的粘结强度及干表观硬度，在水泥基前提下，灰钙的添量不宜过高或过低，灰钙的添加量在10%附近为宜，能保障粘结强度的同时改善腻子的表观硬度。
（3）使用KC-509专用腻子胶粉生产水泥基腻子，胶粉的添加量1%，同时添加10%的灰钙，为最佳性价配比。
参考文献
【1】可再分散乳胶粉型耐水腻子的制备及机理 华南理工大学化学与化工学院 中国砂浆 第43期 2010.06
【2】内外墙腻子粉裂缝（纹）的产生与防治 李红业 建筑节能保温 第90期 2010.02-3
【3】基于GRC材料性能分析的配合比优化设计 冯竟竟 闫培渝 砂浆&保温 第52期 2011.06
